Schlüter®-BEKOTEC

Schlüter®-BEKOTEC

Avantaje

Beneficiile sistemului Schlüter®-BEKOTEC

Garanţie:
Schlüter-Systems oferă o garanție de cinci ani pentru durata de viață a ansamblului de acoperire, cu condiția să se respecte toate instrucțiunile de instalare și acoperirea să fie utilizată conform destinației.

Suprafața fără crăpături:
Sistemul Schlüter®-BEKOTEC este proiectat pentru a reduce tensiunile de forfecare din șapă în interiorul grilajului panoului încastrat. Nu este necesară întărirea construcției.

Construcție fără flambaj:
Ansamblul de acoperire al sistemului Schlüter®-BEKOTEC nu prezintă solicitări inerente. În consecință, flambajul în sistem este practic imposibil. Acest lucru este valabil în special în cazul fluctuațiilor de temperatură; de exemplu. cu șape încălzite.

Șapă liberă comună:
Modelele obișnuite ale panoului Schlüter®-BEKOTEC împovărează în mod egal tensiunile din șapă, ceea ce permite construcția șapei fără rosturi de articulație.

Mișcări articulate în modelul comun al plăcilor de piatră sau de piatră:
Cu sistemul Schlüter®-BEKOTEC, proiectarea îmbinărilor de mișcare se poate potrivi cu modelul articulației plăcilor de piatră sau de piatră, deoarece nu este necesară continuarea rosturilor de construcție din șapă în acoperișul de suprafață. Trebuie respectate reglementările aplicabile pentru amplasarea și construcția îmbinărilor de deplasare în și în jurul câmpului de țigle.

Timp scurt de construcție:
De îndată ce șapa produsă cu sistemul Schlüter®-BEKOTEC poate suporta greutatea, pot fi instalate direct pe membrana Schlüter®-DITRA 25 acoperiri din plăci ceramice, piatră naturală sau piatră artificială. Podelele termoizolante ceramice sunt gata de încălzire numai după șapte zile de la finalizarea ansamblului de acoperire.

Înălțime redusă de construcție

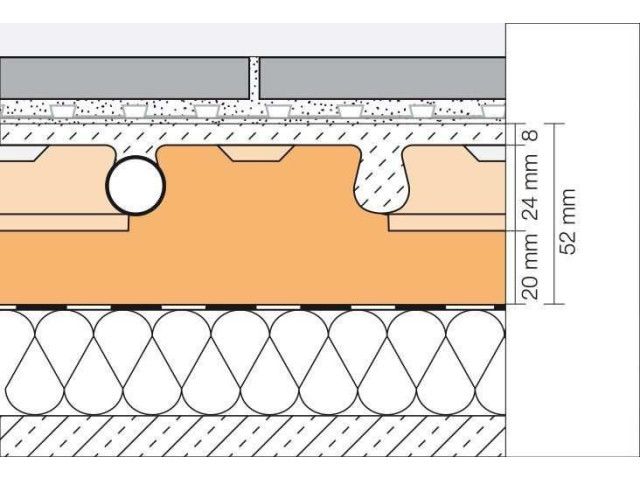

În comparație cu șapele încălzite convenționale conform DIN 18 560-2, sistemul Schlüter®-BEKOTEC economisește 37 mm înălțime de construcție.

Economisirea materialelor:
Numai 57 kg / m2 ≙ 28,5 l / m2 de șapă sunt necesare cu un capac de șapă de 8 mm. Acest avantaj se reflectă în calculul static.

Agregat de podea încălzită rapid:
În comparație cu șapele convenționale încălzite, ansamblurile de acoperire instalate cu o podea de confort termic ceramică Schlüter®-BEKOTEC-THERM reacționează mult mai rapid la schimbările de temperatură, deoarece volumul care trebuie încălzit sau răcit este mult mai mic. În consecință, sistemul de pardoseală încălzit este deosebit de potrivit pentru funcționare la temperaturi scăzute.

Schlüter®-BEKOTEC

Materiale

Schlüter®-BEKOTEC-EN 2520 P este fabricat din polistiren EPS 033 DEO (PS 20) și este recomandat în special pentru șape convenționale din clasa de rezistență CT-C25-F4 (ZE 20) sau șapă de sulfat de calciu CAC25- F4 20).

Schlüter®-BEKOTEC-EN 1520 PF este fabricat din polistiren EPS 033 DEO (PS 25) și are o folie de acoperire pe partea superioară. Este deosebit de potrivit pentru șapele care curg.

Date tehnice

1. Diametrul știftului: 65 mm Distanțarea rețelei pentru tuburile de încălzire: 75 mm Diametrul conductelor de încălzire a sistemului: 16 mm. Șuruburile au un design redus pentru a menține în siguranță conductele de încălzire fără a fi nevoie de cleme.
2. Conexiuni: panourile cu spumă au un design pentru crăpături și caneluri pentru conectare rapidă. Liniile scurte ale panourilor Schlüter®-BEKOTEC pot fi de asemenea îndoite pe laturile lungi pentru a reduce reziduurile materiale.
3. Dimensiunea panoului (zona de lucru): 75,5 x 106 cm = 0,80 m². Înălțimea panoului: 44 mm
4. Ambalare: 20 bucăți pe cutie = 16 m2 Dimensiunea cutiei este de aproximativ 120 x 80 x 60 cm. Colțurile cutiei sunt întărite cu dispozitive de protecție a marginilor.

Schlüter®-BEKOTEC

Întreținere

Schlüter®-BEKOTEC-EN / -ENR / -BRS / -BTS nu va putrezi și nu va necesita îngrijire sau întreținere specială. Înainte și în timpul aplicării șapei, este posibil ca panoul de șapă alunecat să fie protejat de deteriorarea mecanică prin măsuri adecvate, cum ar fi așezarea plăcilor din lemn.

Schlüter®-BEKOTEC

Produse

• Schlüter®-BEKOTEC-EN/P
• Schlüter®-BEKOTEC-EN/PF
• Schlüter®-BEKOTEC-ENR
• Schlüter®-BEKOTEC-BTS
• Schlüter®-BEKOTEC-BRS
• Schlüter®-DILEX-DFP
• Produse de sistem suplimentare

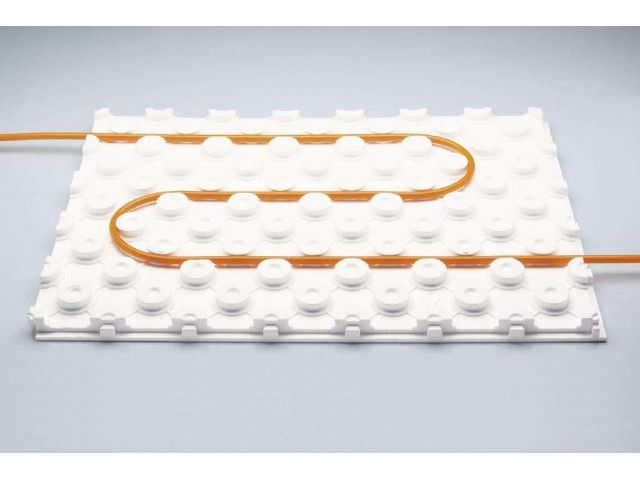

Schlüter®-BEKOTEC-EN/P

Schlüter®-BEKOTEC-EN/P consists of polystyrene (EPS 033 DEO), white, without foil coating and is most suited for conventional cement screeds.

Notă: EN / P = panou de șapă fără folie, de ex. șapele convenționale pe bază de ciment
1 panou (0,8 m²) = cea mai mică unitate de livrare

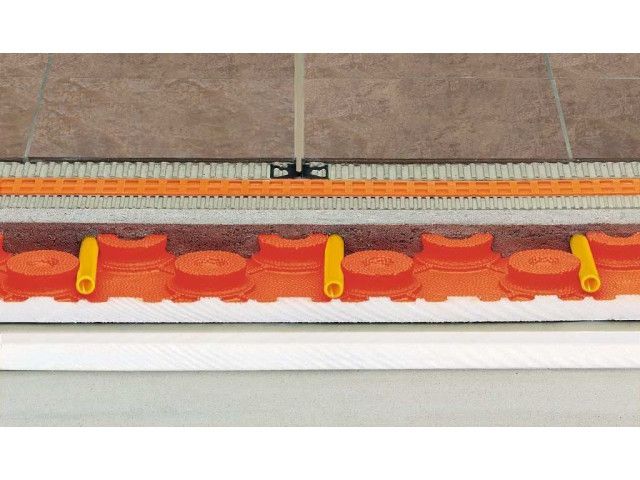

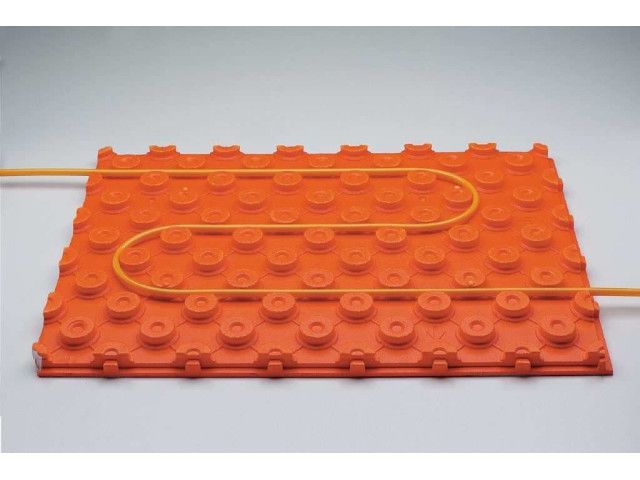

Schlüter®-BEKOTEC-EN/PF

Schlüter®-BEKOTEC-EN / PF este fabricat din polistiren (EPS 033 DEO) cu o acoperire din tablă portocalie și, prin urmare, este recomandat în mod special pentru șapele curgătoare (de exemplu, șapă de gips).

Notă:
EN / PF = panou de șapă cu strat de acoperire, adecvat pentru șapele curgătoare, de ex. gips
șape
1 panou (0,8 m²) = cea mai mică unitate de livrare

Schlüter®-BEKOTEC-ENR

Schlüter®-BEKOTEC-ENR este un panou de margine din polistiren (EPS 040 DEO) pentru optimizarea tăierilor de panouri din tablă Schlüter®-BEKOTEC EN / P și EN / PF, adăugând zone mici sau umplând spații mici între pereți și elemente structurale în poziție verticală.

Schlüter®-BEKOTEC-BTS

Schlüter®-BEKOTEC-BTS este un strat izolator cu grosime de 5 mm din spumă de polietilenă cu celule închise pentru instalare sub panourile de șape Schlüter®-BEKOTEC-EN / P și -EN / PF. Utilizarea Schlüter®-BEKOTEC-BTS are ca rezultat o îmbunătățire semnificativă a izolației fonice. Materialul poate fi utilizat dacă înălțimea de construcție necesară nu este suficientă pentru un strat gros de izolație din polistiren sau fibră minerală. Sarcina maximă trebuie să fie limitată la 2 kN / m².

Notă:
1 rulou (50 m²) = unitate de livrare

Schlüter®-BEKOTEC-BRS

Schlüter®-BEKOTEC-BRS este o bandă de tăiere din spumă de polietilenă cu celule închise cu un picior de folie integrat. Banda de margine este instalată de-a lungul pereților sau componentelor camerei fixe. Piciorușul foliei este instalat sub panourile Schlüter®-BEKOTEC sau pe capacul foliei PE și este potrivit pentru șape convenționale de ciment.

Banda de finisare Schlüter®-BEKOTEC-BRSK este echipată cu o bandă adezivă suplimentară pentru fixarea pe perete.

Notă:
1 rolă (50 m) = unitate de livrare

Schlüter®-BEKOTEC-BRS

Bandă pentru șape convenționale

Notă: Este adecvat în combinație cu Schlüter®-BEKOTEC-EN / P.

Bandă pentru șape convenționale

Notă: Este adecvat în combinație cu Schlüter®-BEKOTEC-EN / P.

Schlüter®-BEKOTEC-BRS/KF

Schlüter®-BEKOTEC-BRS / KF este o bandă de margine din spumă de polietilenă cu celule închise cu un picior adeziv și un suport adeziv pentru fixarea pe perete. Atunci când panoul Schlüter®-BEKOTEC este așezat pe adezivul PE, conexiunea rezultată împiedică ca sapa curgătoare să funcționeze sub ansamblu în timpul instalării.

Notă:
1 rolă (25 m) = unitate de livrare

Schlüter®-BEKOTEC-BRS/KSF

Schlüter®-BEKOTEC-BRS / KSF este o bandă de tăiere din spumă de polietilenă cu celule închise, cu un picior de folie integrat care prezintă o bandă adezivă pe ambele părți pentru fixare. Banda de margine este presată spre perete prin aderența pe substrat și pretensionarea piciorușului integrat de folie. Când panoul Schlüter®-BEKOTEC este așezat pe partea superioară a benzii adezive, șapa curgătoare nu mai poate curge sub Panou.

Notă:
1 rolă (25 m) = unitate de livrare
Lamela BRS 808 KSF trebuie utilizată împreună cu panourile de șape EN 23 F și EN 18 FTS.

Notă:
1 rolă (25 m) = unitate de livrare
Banda margine BRS 505 KSF trebuie folosită cu panouri de șapă EN 12 FK.

Schlüter®-DILEX-DFP

Schlüter®-DILEX-DFP este un profil de îmbinare a mișcării pentru a fi instalat în zonele ușii sau pentru a diviza zonele de șape.

Produse de sistem suplimentare
Placa de bord

Placa de margine, Schlüter®-BEKOTEC-ENR 1520P, este utilizată la margini și zone încastrate pentru a simplifica tăierea și pentru a minimiza deșeurile. Constă din materialul EPS 040 DEO și are un design tip margine și tip tenon pentru interconectare. Plăcile pot fi așezate de-a lungul laturilor lor mai lungi. Ambalare: 20 bucăți per cutie Dimensiuni: 30,5 x 45,5 cm Grosime: 20 mm

Tavă pentru șape convenționale

Schlüter®-BEKOTEC-BRS 810 este o bandă de margine realizată din spumă de polietilenă cu celule închise cu un picior de folie integrat. Flanșa de margine este poziționată în tranziții de la podea la perete sau elemente de construcție fixe, cu piciorușul de folie plasat pe substrat sub panoul Schlüter®-BEKOTEC între substrat (sau stratul superior de izolare) și panoul împânzit. Roll: lungime 50 m x 10 cm lățime x 8 mm grosime Schlüter®-BEKOTEC-BRSK 810 este identic cu banda de margine de mai sus, dar are o bandă adezivă pe partea din spate pentru fixarea pe pereți. Role: 50 m, lățime: 10 cm, grosime: 8 mm

Bandă de împănare pentru șapele curgătoare

Schlüter®-BEKOTEC-BRS 808KF este o bandă de tăiere cu un picior adeziv de spumă PE și o bandă adezivă pe spate pentru atașarea pe pereți. Plasarea panoului Schlüter®-BEKOTEC pe panglica adezivă PE creează o conexiune care împiedică scurgerea șapelor de curgere sub placă. Roll: 25 m, lățime: 8 cm, grosime: 8 mm

Izolarea fonică a impactului

Schlüter®-BEKOTEC-BTS este o membrană de izolare a zgomotului de impact cu grosime de 5 mm, realizată din spumă de polietilenă cu celule închise, care urmează să fie instalată sub Schlüter®-BEKOTEC-EN. Utilizarea lui Schlüter®-BEKOTEC-BTS conduce la o îmbunătățire semnificativă a izolației fonice la impact. Materialul poate fi utilizat dacă înălțimea camerei nu este suficientă pentru utilizarea materialului de izolare fonică realizat din polistiren sau din fibre minerale în grosimea corespunzătoare. Role: 50 m, lățime: 1,0 m, grosime: 5 mm

Profil de îmbinare de extindere

Schlüter®-DILEX-DFP este un profil de dilatare pentru instalare în zonele de tranziție a ușilor pentru a preveni punțile acustice. Datorită stratului de acoperire bilateral și a benzii autoadezive, instalarea directă a liniei este foarte ușoară. Lungime: 1,00 m, înălțime: 60/80/100 mm, grosime: 10 mm Lungime: 2.50 m, înălțime: 100 mm, grosime: 10 mm

Schlüter®-BEKOTEC

Montare

1. Schlüter®-BEKOTEC-EN este instalat pe un substrat pur și suficient de încărcat. Secțiunile mai mari, neregulate, trebuie așezate cu șapă sau materiale de umplere adecvate înainte de instalare. Dacă este necesar, instalați materiale de izolare suplimentare adecvate pe substrat, respectând reglementările aplicabile pentru izolarea fonică și / sau termică. În cazul în care cablurile sau țevile sunt instalate pe suportul de încărcare, instalați un strat complet de izolare fonică în conformitate cu DIN 18560-2 deasupra stratului de nivelare. Respectați compresibilitatea maximă CP4 (≤ 4 mm) atunci când selectați un material izolator adecvat. Dacă înălțimea de construcție nu permite utilizarea izolării din polistiren sau din fibre minerale, membrana izolatoare fonică Schlüter®-BEKOTEC-BTS cu o grosime de doar 5 mm poate obține o îmbunătățire semnificativă a izolației fonice.
2. Banda perimetrală de 8 mm, Schlüter®-BEKOTEC-BRS 810, este așezată la perimetru, în cazul în care acoperirea se întâlnește cu peretele sau corpurile de fixare. Piciorușul de folie integrat în banda de margine trebuie poziționat între substrat (sau stratul superior de izolare) și panoul împânzit. Dacă se aplică o șapă curgătoare, se folosește Schlüter®-BEKOTEC-BRS 808KF cu picior adeziv. Banda de margine este atașată la perete folosind banda adezivă pe partea din spate. Plasarea panoului de șapă pe piciorușul cu autoadeziv previne curgerea înapoi a șapei.
3. Panourile de șape modulare Schlüter®-BEKOTEC-EN trebuie tăiate la dimensiuni în zonele periferice. Folosirea plăcii de margini speciale, Schlüter®-BEKOTEC-ENR 1520P (vezi pagina 4), simplifică tăierea și reduce la minim deșeurile. Panourile Schlüter®BEKOTEC sunt echipate cu un design de margine de tip perforat și de tip tenon pentru interconectare.
4. Pentru a crea o podea de confort Schlüter®-BEKOTECTHERM, țevile sistemului cu un diametru de 16 mm sunt acum fixate între știfturile tăiate. Spațierea conductelor trebuie determinată pe baza puterii de încălzire dorite, așa cum se arată în diagramele de încălzire Schlüter®-BEKOTEC.
5. Ca parte a instalației de șapă, se montează șapă de ciment cu clasa de rezistență CT-C25-F4 (ZE 20) sau șapă de sulfat de calciu CA-C25-F4 (AE 20) cu un capac minim de șapă de 8 mm peste panourile asamblate. Rezistența la încovoiere a șapei nu trebuie să depășească F5. Grosimea șapei poate fi mărită la maximum 25 mm deasupra știfturilor pentru aliniere. Pentru a evita transmiterea sunetului între încăperi individuale, șapa trebuie separată la prag cu ajutorul profilului de îmbinare Schlüter®-DILEX-DFP.
6. De îndată ce șapa de ciment este gata să suporte greutatea, poate fi admisă matrița de decuplare Schlüter®-DITRA 25 (alternativ: Schlüter®-DITRA-DRAIN 4 sau Schlüter®DITRA-HEAT), respectând instrucțiunile de instalare din fișa cu date tehnice 6.1 (alternativ: 6,2 sau 6,4). Saptele pe bază de gips pot fi acoperite de îndată ce au atins un conținut de umiditate reziduală mai mic de 2 CM%.
7. Placile ceramice sau piatra naturala pot fi instalate direct pe partea superioara a covorului de decuplare, folosind metoda patului subtire. Acoperirea ceramică trebuie împărțită în câmpuri cu articulații de deplasare deasupra matriței de decuplare, în conformitate cu reglementările aplicabile. Recomandăm profilele mișcării de mișcare Schlüter®DILEX-BWB / -BWS / -KS / -AKWS pentru a crea îmbinări de mișcare (vezi și fișele cu date de produs 4.6, 4.7, 4.8 și 4.18).
8. Profilurile de mișcare a colțurilor Schlüter®DILEX-EK sau Schlüter®-DILEX-RF (a se vedea fișa tehnică a produsului 4.14) pot fi utilizate ca îmbinări flexibile de margine în zonele de tranziție de la pardoseală la perete. Secțiunile proeminente ale benzii de margine Schlüter®-BEKOTEC-BRS trebuie mai întâi tăiate.
9. Podeaua de încălzire ceramică Schlüter®-BEKOTEC-THERM este gata de încălzire la doar șapte zile după finalizarea ansamblului de acoperire. Creșteți temperatura de alimentare cu maxim 5 ° C pe zi pentru a atinge temperatura de funcționare dorită, pornind de la temperatura apei de 25 ° C. 2 9.1 Schlüter®-BEKOTEC
10. Materialele de acoperire care nu sunt susceptibile de a crăpa (de exemplu, parchet, covoare sau acoperitoare sintetice) sunt instalate direct pe șapa BEKOTEC fără suportul de decuplare. Înălțimea șapei trebuie să fie ajustată la grosimea materialului corespunzătoare. Pe lângă instrucțiunile de instalare aplicabile, rețineți nivelul admisibil de umiditate rezidual al șapei pentru materialul de acoperire selectat.
