Material

Corpurile de canale cu lungimi de până la 120 cm sunt realizate din oțel inoxidabil V4A (materialul nr.1.44404 = AISI 316L). Din lungimea de 130 cm, acestea sunt executate din oțel inoxidabil în formă de unghi și sudat V4A (materialul nr.1.44404 = AISI 316L). Corpurile canalului au o flanșă adezivă cu guler Schlüter®-KERDI atașat de fabrică pe suprafață. Aceasta este o membrană de impermeabilizare din polietilenă moale cu țesătură din lână laminată pe ambele părți.

În funcție de tip, corpurile de scurgere sunt realizate din polipropilenă cu înaltă impact (PP) sau acrilonitril butadienă stiren (ABS). Capcana de miros este fabricată din polipropilenă armată cu fibre (PP).

Rama din oțel inoxidabil și grătarul de acoperire sunt disponibile în următoarele versiuni materiale:
Materialul V4A nr. 1.4404 = AISI 316L.

Finisaje de rame de profil și grătare:
EB = oțel inoxidabil periat
EP = oțel inoxidabil lustruit
Suportul canalului este realizat din polistiren expandat (EPS) rezistent la presiune.

Proprietățile materialelor și domeniile de aplicare:
Corpul canalului, cadrul și grătarele sunt clasificate ca Clasa K3 pe baza DIN EN 1253 (BS EN 1253), Gullies for Buildings. Acestea includ zone fără trafic de vehicule, cum ar fi camere umede în apartamente, case de îngrijire medicală, hoteluri, școli, precum și băi publice și facilități de duș. Corpurile canalelor, cadrele și grătarele sunt proiectate să reziste la utilizarea scaunelor cu rotile.Schlüter® -KERDI-LINE este fabricat din material V4A (material nr. 1.4404 = AISI 316L), care este adecvat în special pentru impact mecanic ridicat sau expunere specială la substanțe chimice.

Chiar și oțelul inoxidabil de calitate 1.4404 nu este rezistent la toate solicitările chimice și poate fi afectat, de exemplu, de acid clorhidric și fluorhidric sau de anumite concentrații de clor și saramură. În anumite cazuri, acest lucru se aplică și la bazinele de apă de mare. În cazuri speciale, adecvarea sistemului de scurgere a podelei selectat trebuie verificată pe baza tensiunilor chimice, mecanice și / sau de altă natură anticipate. Utilizarea detergenților agresivi trebuie evitată.

Intreținere

Setul include o perie specială de curățare cu instrucțiuni pentru curățarea periodică ușoară a capcanei de miros și a corpului canalului.

Toți agenții de curățare trebuie să nu conțină acid clorhidric și fluorhidric.

Evitați contactul cu alte metale, cum ar fi oțelul obișnuit, pentru a preveni coroziunea. Aceasta include, de asemenea, unelte de instalare, cum ar fi mistria sau vata de oțel, de exemplu pentru îndepărtarea reziduurilor adezive.

Nu utilizați agenți de curățare abrazivi pe suprafețe sensibile (în special pentru EP = oțel inoxidabil lustruit).

Recomandăm utilizarea polishului de curățare din oțel inoxidabil Schlüter®-CLEAN-CP.

Produse

• Schlüter®-KERDI-LINE-A / -B / -C
• Schlüter®-KERDI-LINE-D
• Schlüter®-KERDI-LINE-FC
• Schlüter®-KERDI-LINE

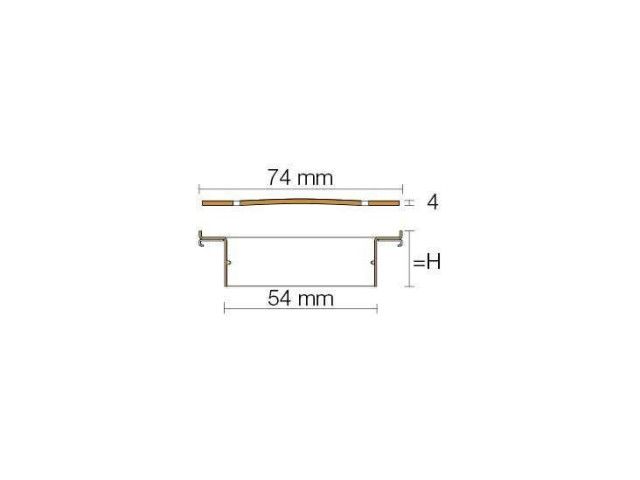

• Schlüter®-KERDI-LINE-STYLE

Aplicație și funcție

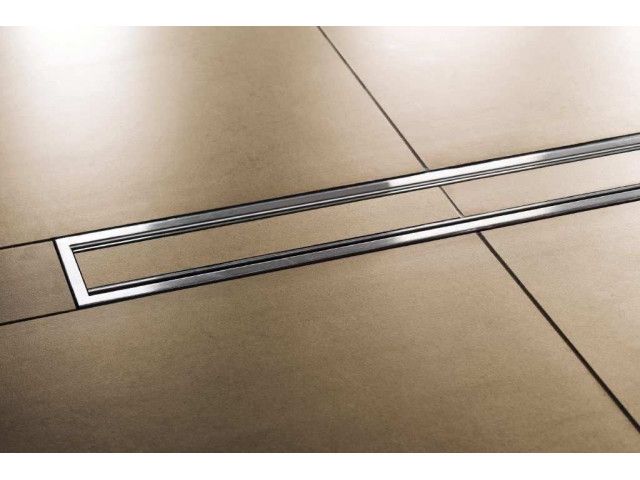

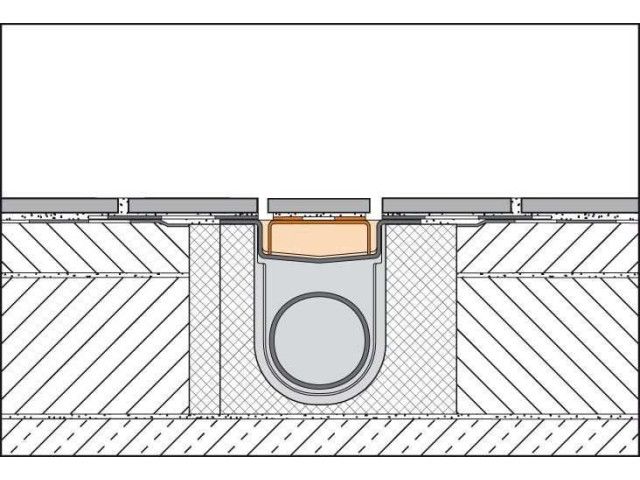

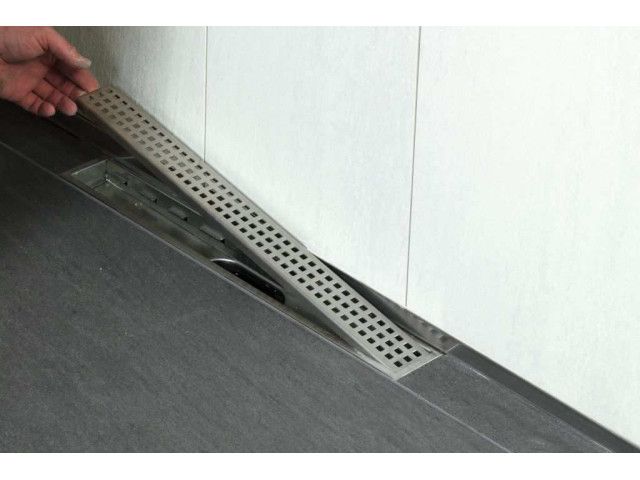

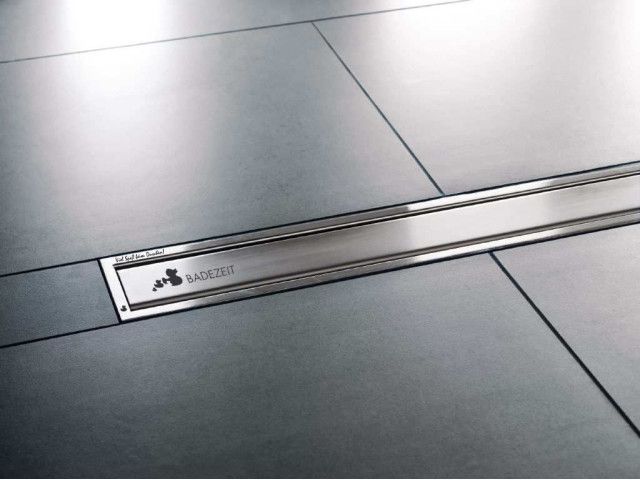

Schlüter® -KERDI-LINE este un sistem liniar de drenare a componentelor pentru construcția de dușuri la nivel de podea cu plăci ceramice, piatră naturală sau alte acoperiri.

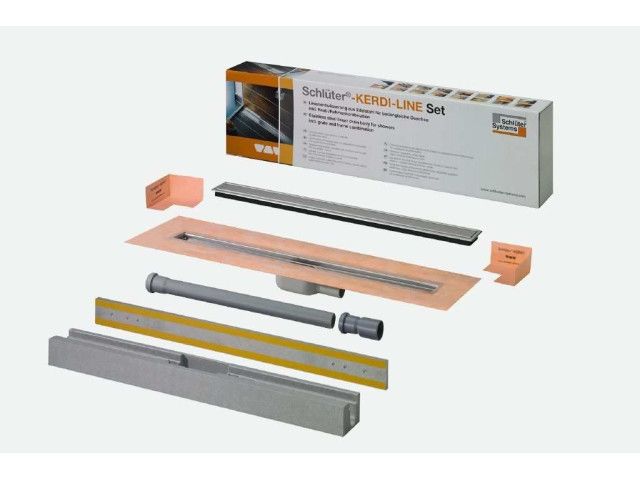

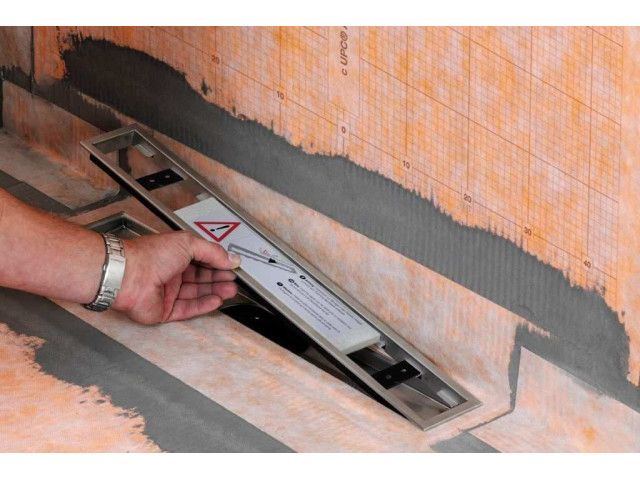

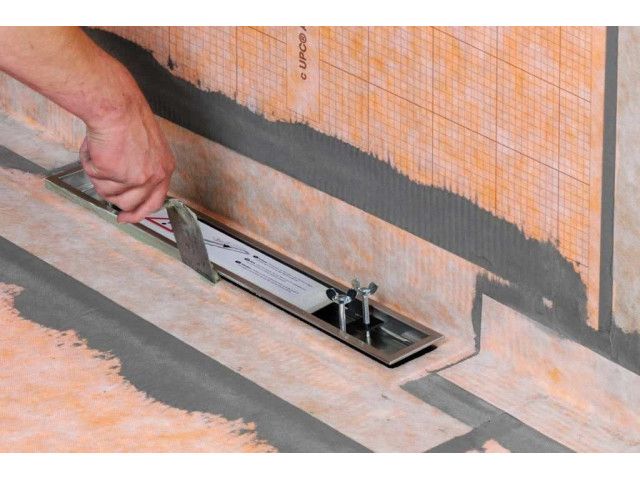

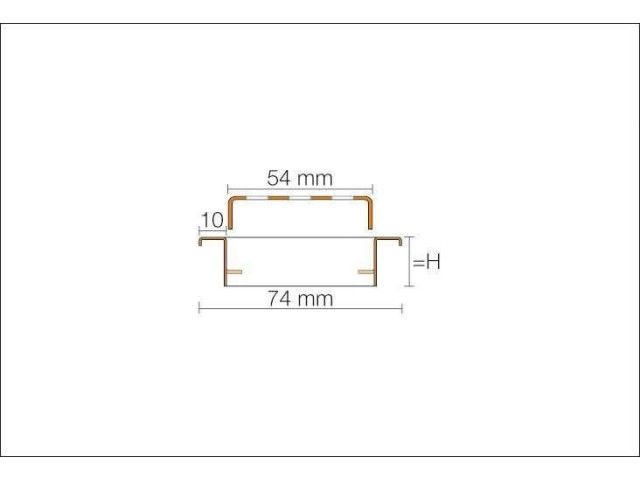

Este alcătuită dintr-un corp de canal din oțel inoxidabil, din oțel inoxidabil, precum și o secțiune superioară a grătarului și a cadrului care poate fi reglată fără probleme la grosimea acoperirii cu ajutorul dispozitivului de instalare inclus în set. Structurile ramei sunt disponibile în 3 variante, ca un cadru de profil cu o zonă vizibilă perforată sau lustruită de 10 mm sau ca un cadru de contur.

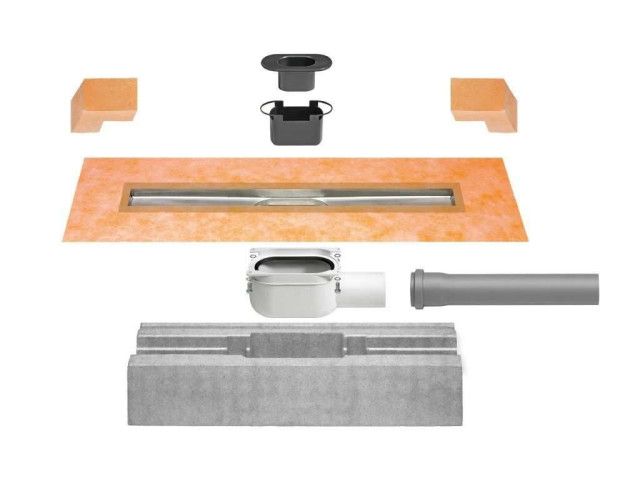

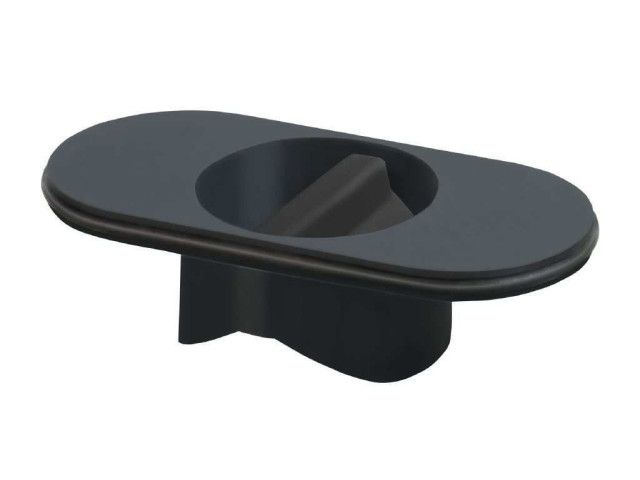

Schlüter® -KERDI-LINE-H cu orificiu de scurgere orizontal prezintă o capcană integrată pentru miros și un corp de scurgere.
Înălțimea suportului canalului:
DN 40 (40 mm) = 78 mm
DN 50 (50 mm) = 97 mm

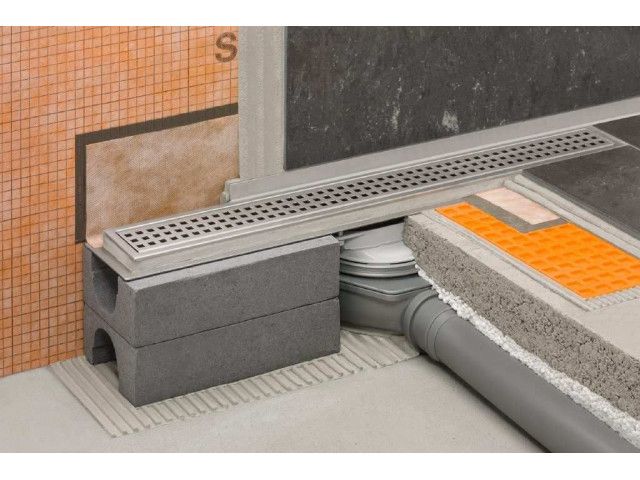

Schlüter®-KERDI-LINE-H 50 G2 cu drenaj orizontal către față este echipat cu o capcană de miros integrat care are o capacitate de golire ≥ 0,8 l / s în conformitate cu DIN 1253 cu o înălțime de scurgere de 2 cm și o înălțimea capcanelor de apă de 50 mm.
Înălțimea suportului canalului:
DN 50 (50 mm) = 120 mm

Schlüter® -KERDI-LINE-F cu orificiu orizontal spre partea frontală este echipat cu o capcană de miros care este integrată în scurgere. Înălțimea suportului canalului: DN 40 (40 mm) = 60 mm

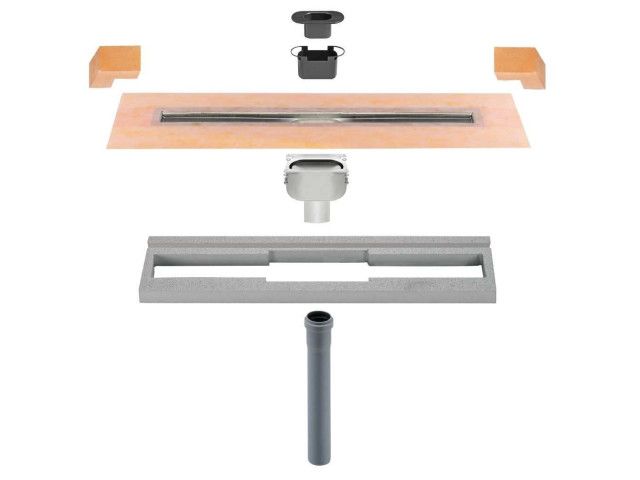

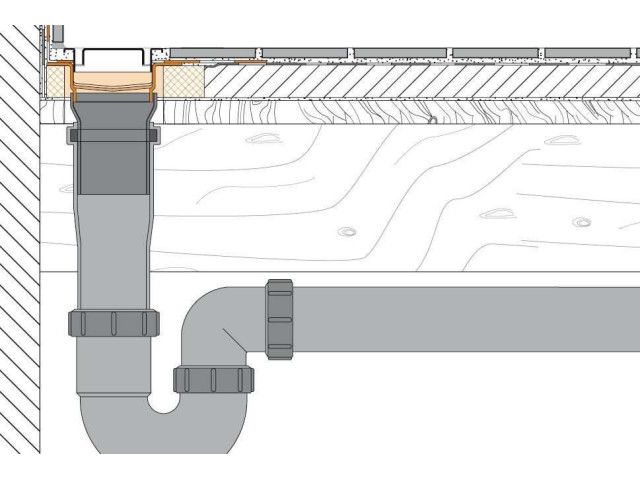

Schlüter® -KERDI-LINE-V, -VS, -VOS pentru drenaj vertical, de exemplu printr-o structură de pardoseală, este disponibil fie cu dispozitivul de colectare a mirosului integrat în corpul de scurgere (KERDI-LINE-V), fie cu un sifon -LINE-VS) - disponibil și cu orificiu de golire offset (KERDI-LINE-VOS).
Înălțimea suportului canalului:
DN 50 (50 mm) = 24 mm

Schlüter®-KERDI-LINE-V 50 G2 sau drenajul vertical este echipat cu o capcană integrat de miros care are o capacitate de scurgere de ≥ 1,0 l / s în conformitate cu DIN 1253 cu o înălțime de scurgere de 2 cm și o înălțime a capcanelor de apă de 50 mm.
Înălțimea suportului canalului:
DN 50 (50 mm) = 48 mm

Pentru o instalare rapidă și ușoară, corpul canalului pentru KERDI-LINE-H50 și -H40 este pur și simplu introdus în suportul exact al canalului de polistiren.Datorită configurației de scurgere, corpul canalului și suportul de canal pentru Schlüter® -KERDI-LINE-F sunt atașate permanent între ele.
Schlüter® -KERDI-LINE poate fi utilizat universal pentru instalarea centrat în zonele de pardoseală sau de perete.

Lungimea drenajului liniar KERDI-LINE-H, -H 50 G2 și -V, -VS, -V 50 G2:
50 cm până la 180 cm (VOS = ieșire de evacuare în afara centrului de la 70 mm la 120 mm);

în incremente de 10 cm Lungimea drenajului liniar KERDI-LINE-F:
50 cm până la 120 cm, în trepte de 10 cm

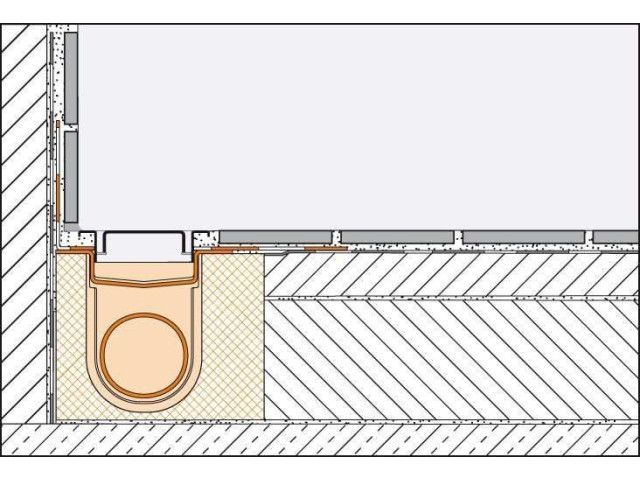

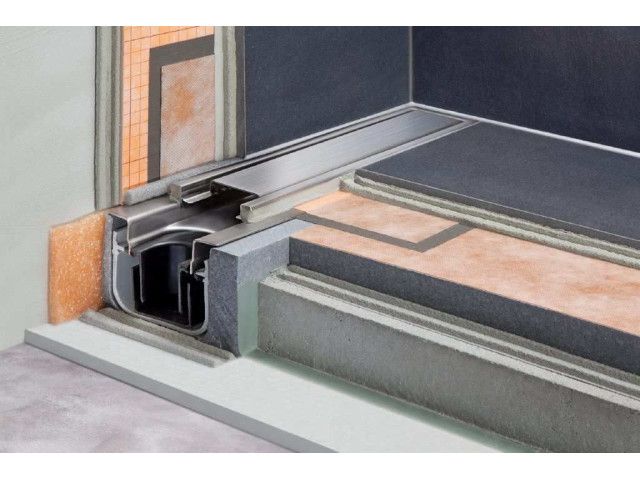

Un guler din Schlüter® -KERDI este aderent la flanșa adezivă de pe toate părțile corpului canalului. Acesta asigură conectarea fiabilă a corpului canalului la ansamblul de impermeabilizare, atât în ​​zona podelei, cât și pe pereții verticali.

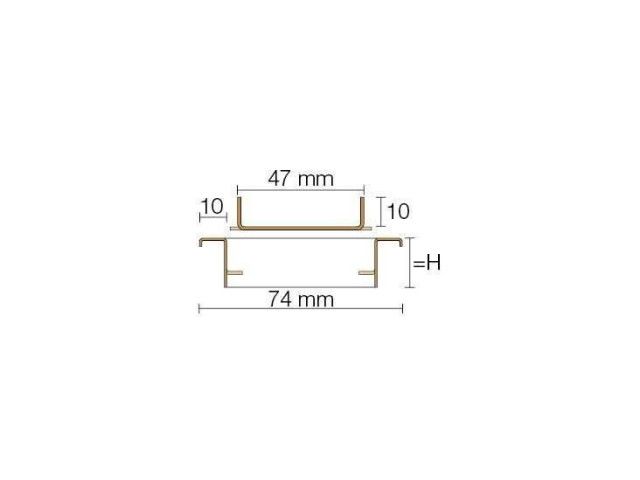

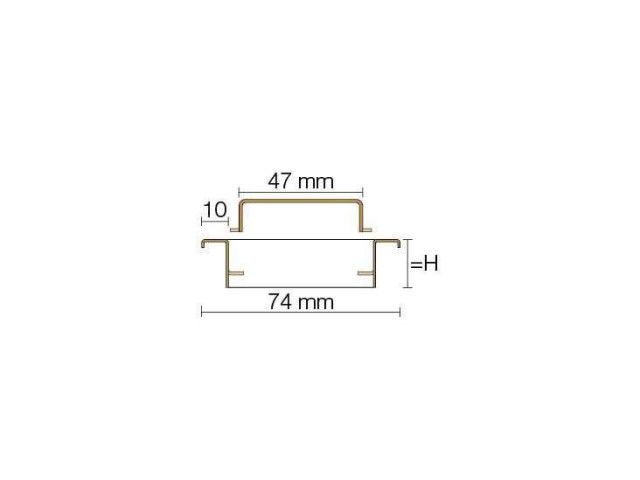

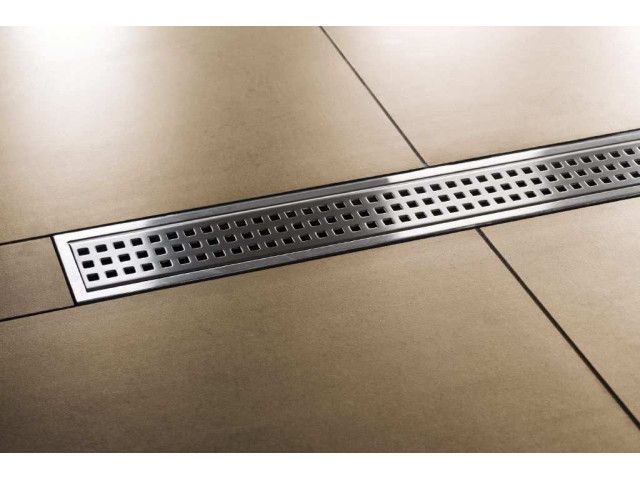

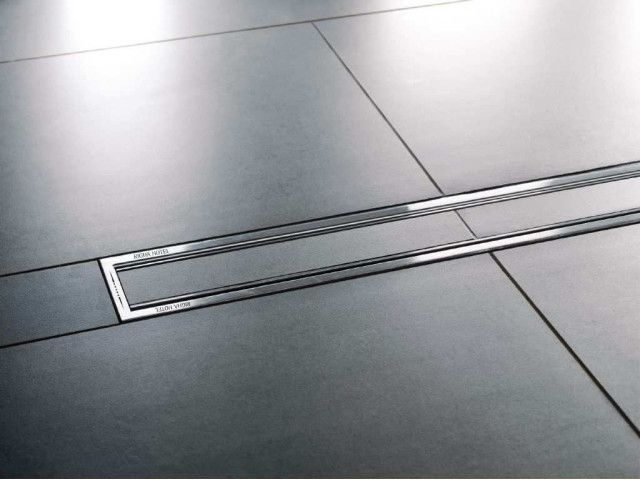

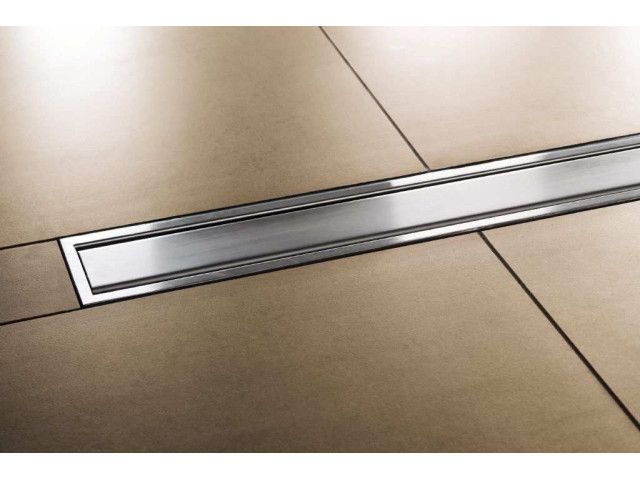

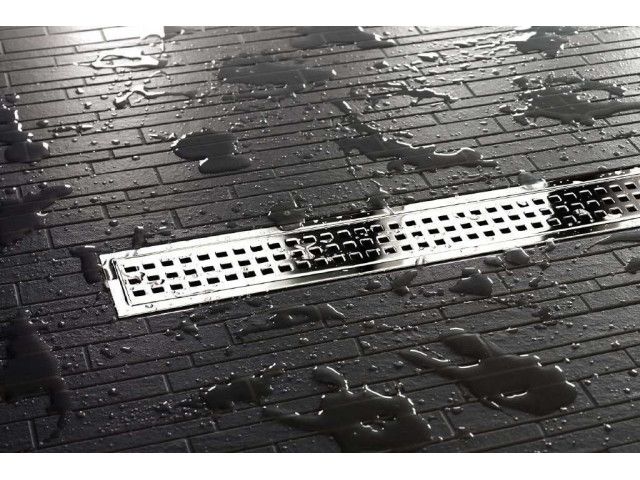

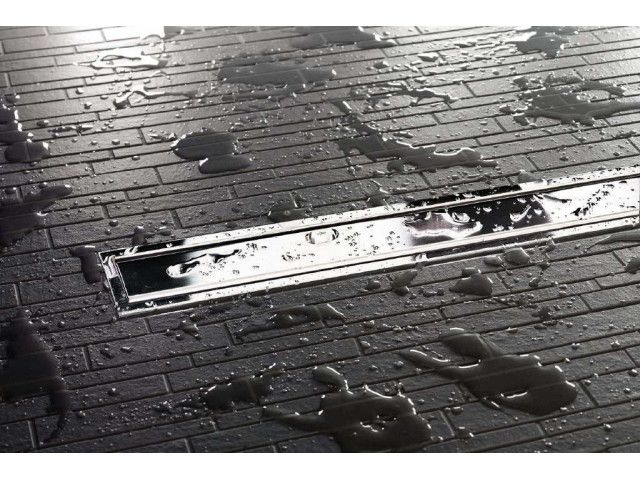

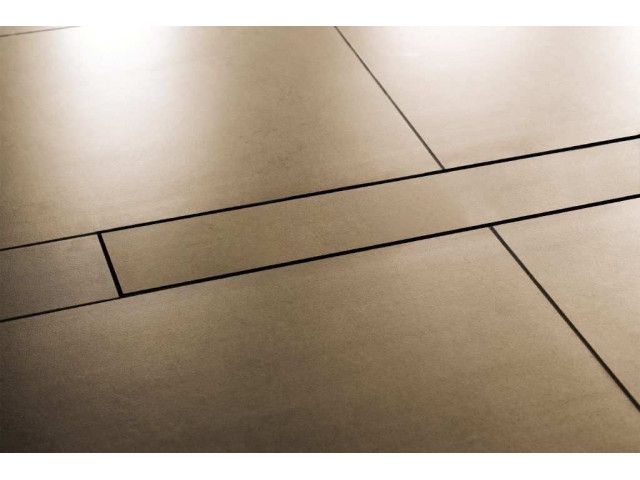

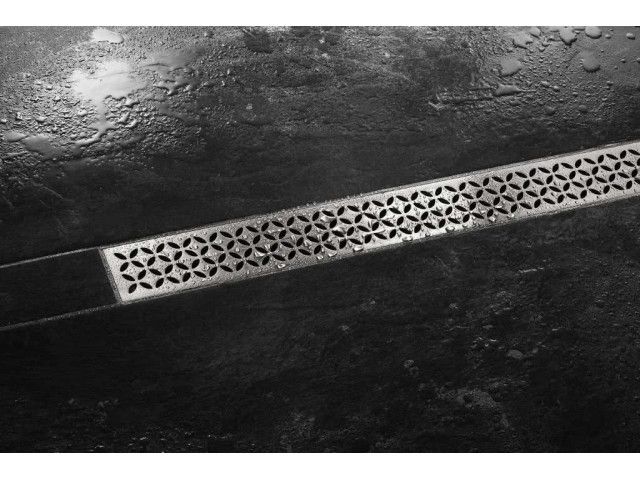

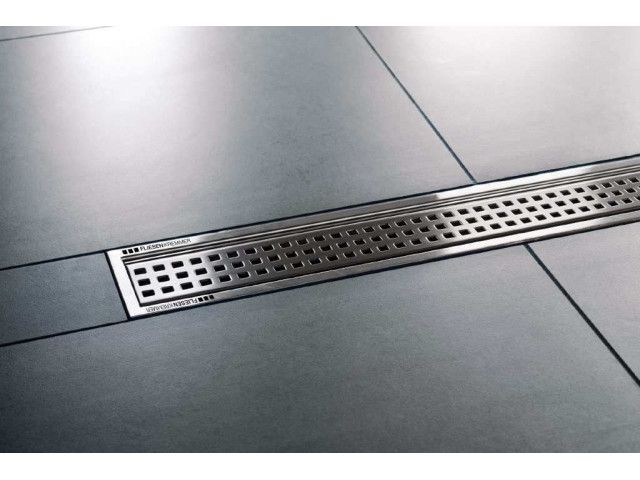

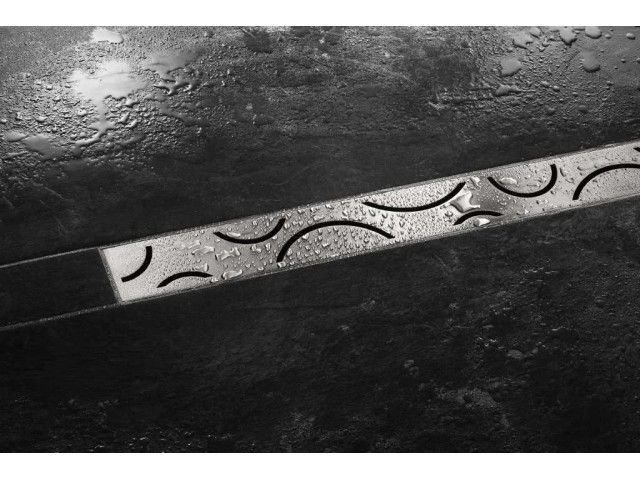

Suprafața vizibilă a cadrului profilului, precum și grătarele - în variante închise sau perforate - sunt realizate din oțel inoxidabil periat sau lustruit. Rama profilului este disponibilă opțional cu o tiglă de 10 mm. Este disponibil și un suport de acoperire fără rame (Schlüter® -KERDI-LINE-D), care este universal adecvat pentru toate înălțimile.

Notă:
Tavă înclinată potrivită Schlüter®-KERDI-SHOWER-L cu impermeabilizare integrată KERDI (vezi fișa cu date tehnice 8.8) poate fi instalată cu ansambluri care utilizează Schlüter®-KERDI-LINE-H și -V până la o lungime a canalului de 120 cm. Este posibilă și instalarea unei șape înclinate. Șapa trebuie să fie acoperită cu Schlüter® -KERDI (vezi fișa tehnică a produsului 8.1), DITRA 25 (vezi fisa tehnică a produsului 6.1) sau -DITRA-HEAT (vezi fișa tehnică a produsului 6.4) la suprafață pentru impermeabilizare. Pentru Schlüter®-KERDI-LINE-H 50 G2, -V 50 G2 și KERDI-LINE-F este necesară instalarea unei șape înclinate datorită designului poziției de scurgere. În acest caz, șapa trebuie să fie acoperită cu Schlüter®-DITRA 25 (vezi fisa tehnică a produsului 6.1) sau DITRA-HEAT la suprafață pentru impermeabilizare.

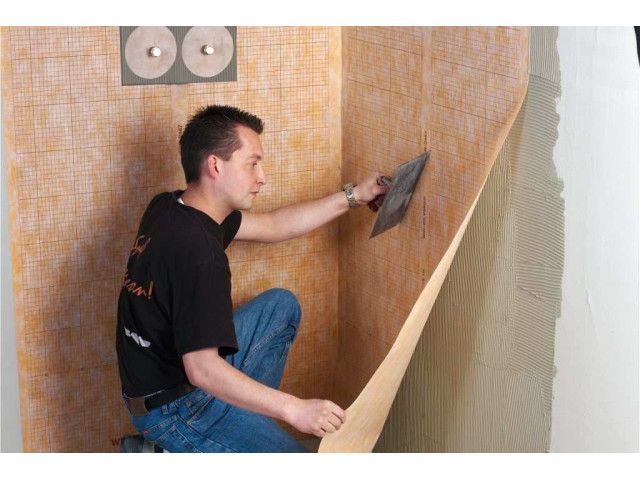

Profilurile de sistem de potrivire Schlüter ® - SHOWERPROFILE - S și - R (vezi fișa tehnică a produsului 14.1) sunt disponibile pentru a crea conexiuni înguste la podea sau perete. Schlüter® -SHOWERPROFILE-S are un design conic pentru a se potrivi cu forma laturilor înclinate. Zidurile înconjurătoare trebuie acoperite cu Schlüter® -KERDI (vezi fișa cu date tehnice 8.1) pentru impermeabilizare. Ca o alternativă, Schlüter®-KERDI-BOARD (a se vedea fișa tehnică a produsului 12.1) poate fi utilizată pentru a crea un ansamblu de impermeabilizare.

Instalare

Următorii pași explică instalarea sistemelor de drenaj liniar. Pentru descrieri detaliate, consultați instrucțiunile de instalare pentru următoarele produse:

• Schlüter®-KERDI-LINE-H
• Schlüter®-KERDI-LINE-H 50 G2
• Schlüter®-KERDI-LINE-F
• Schlüter®-KERDI-LINE-V
• Schlüter®-KERDI-LINE-V 50 G2
• Schlüter®-KERDI-LINE-D (suport de acoperire)

Instalare cu înălțime redusă de construcție:
Schlüter® -KERDI-LINE-H, -H 50 G2 și -F sunt proiectate pentru drenaj orizontal la nivelul podelei. Schlüter® -KERDI-LINE-F este deosebit de potrivit pentru lucrările de renovare datorită înălțimii reduse de montaj de doar 60 mm.Dacă este posibilă scurgerea printr-un nivel de podea, cu Schlüter® -KERDI-LINE-V se poate obține o înălțime de instalare ≥ 24 mm.

Schlüter®-KERDI-LINE-H
Scurgerea orizontală

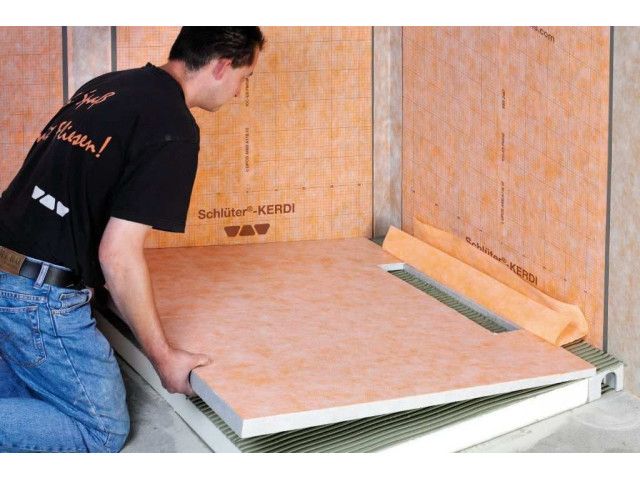

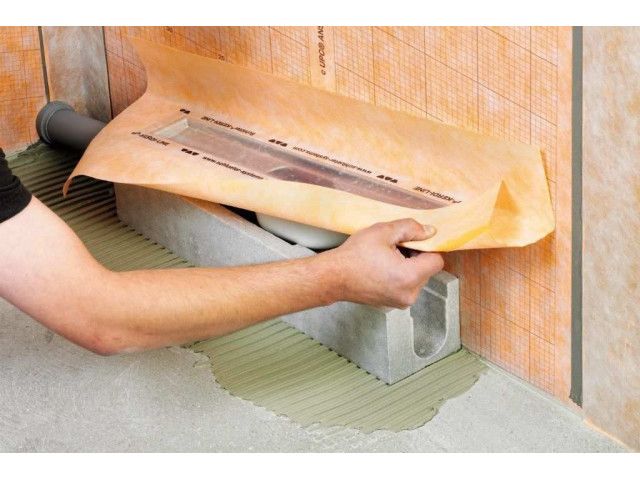

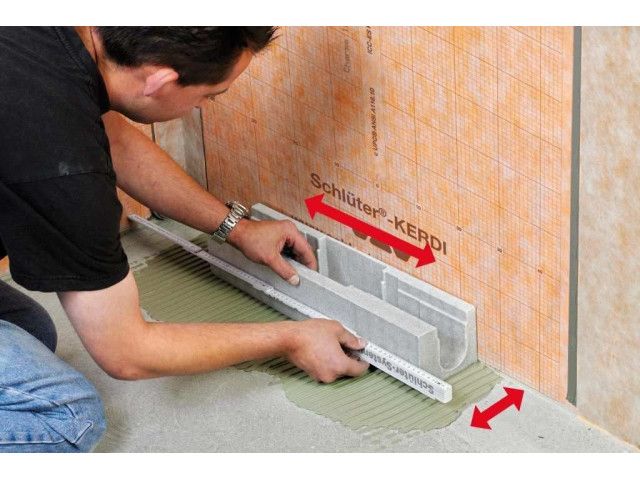

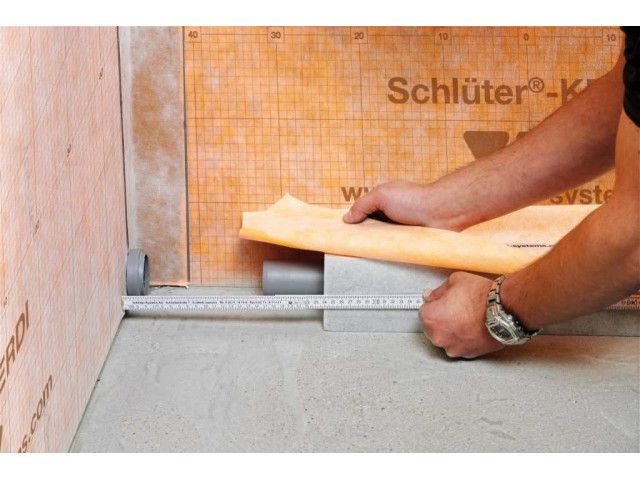

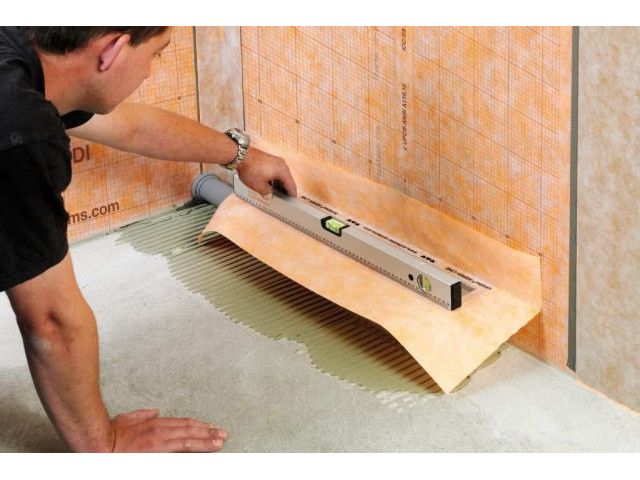

1. Suportul canalului este instalat pe un substrat de nivel cu o înălțime corespunzătoare. Pentru a compensa secțiunile inegale sau pentru reglarea înălțimii, suportul canalului poate fi, de asemenea, instalat și aliniat pe mai multe puncte de mortar suficient de distanțate sau pe un strat complet de șapă de nivelare. Pentru montarea pe perete, corpul canalului trebuie aliniat în funcție de grosimea peretelui. Pentru instalarea intermediară, utilizați banda de umplere furnizată pentru a crea o dimensiune simetrică pentru suportul canalului.
   Notă: Dacă proiectul de clădire este supus unor cerințe de izolare fonică, instalați o izolație fonică adecvată sub suportul canalului și atașați o bandă de izolare a muchiei de-a lungul perimetrului.

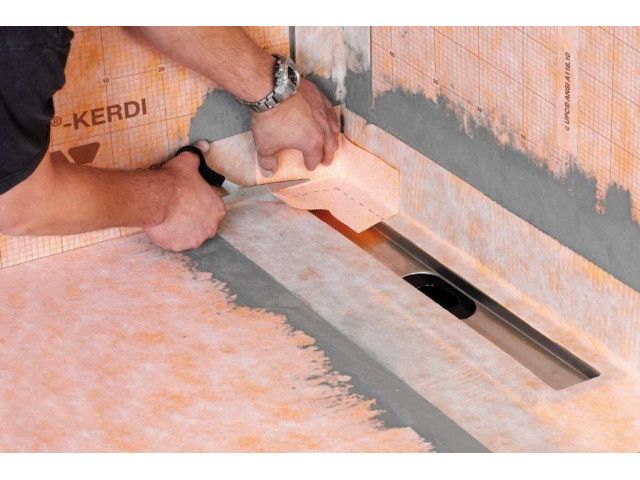

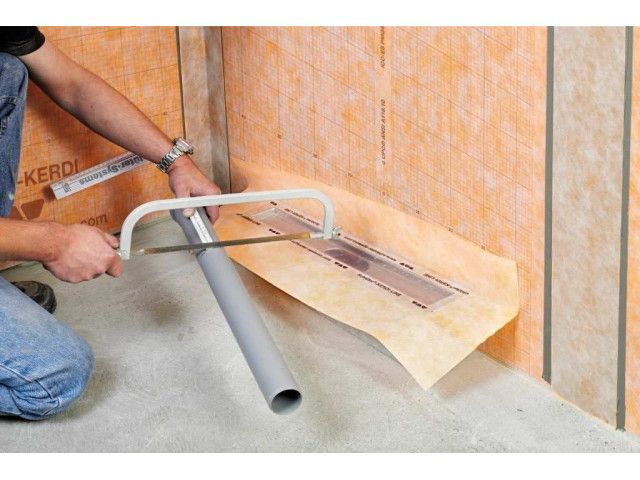

2. Montați corpul canalului în suportul canalului împreună cu o conductă de scurgere personalizată pentru conectarea la sistemul de drenaj al clădirii.Efectuați un test de scurgere.

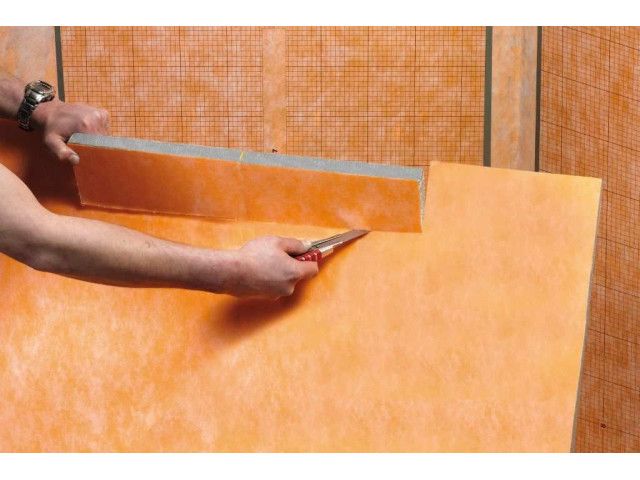

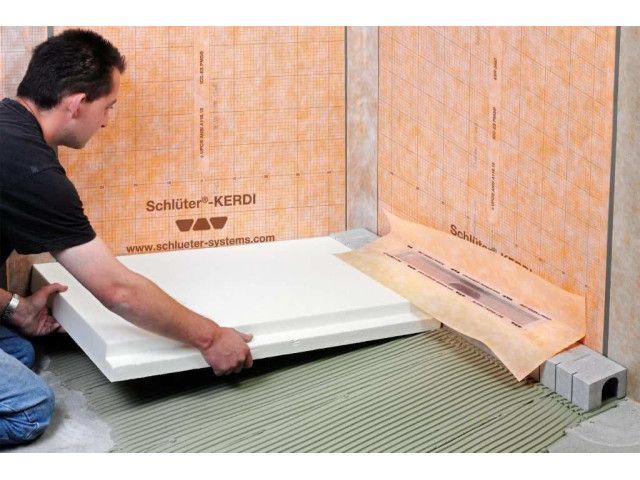

3. Înainte de a se apropia de tavă înclinată Schlüter® -KERDI-SHOWER-L, împreună cu panoul de nivelare, dacă este necesar, la canalul de drenaj Schlüter® -KERDI-LINE-H instalat cu precizie, la înălțimea corectă, înclinat cu marginea superioară a suportului canalului (a se vedea fișa tehnică a produsului 8.8). Ca alternativă, puteți instala, de asemenea, o șapă înclinată la înălțimea corectă, care este în linie cu marginea superioară a suportului canalului. Schlüter ® -BEKOTEC-DPS Dry Pack poate fi utilizat pentru a crea cerințele de șapă înclinate.

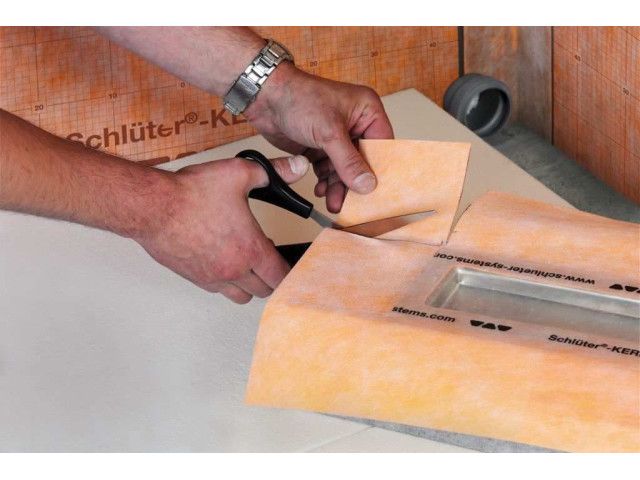

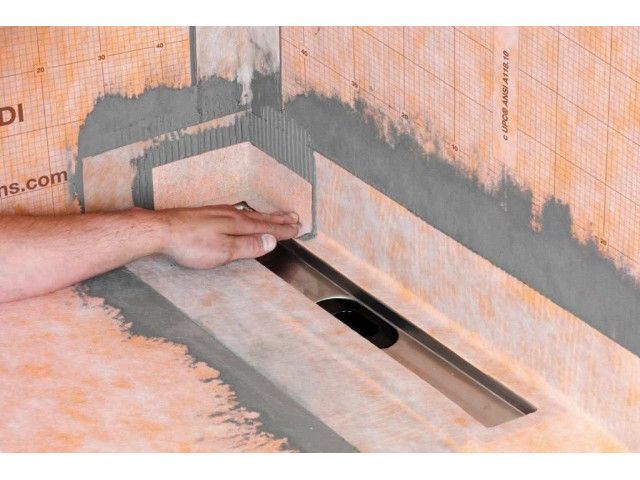

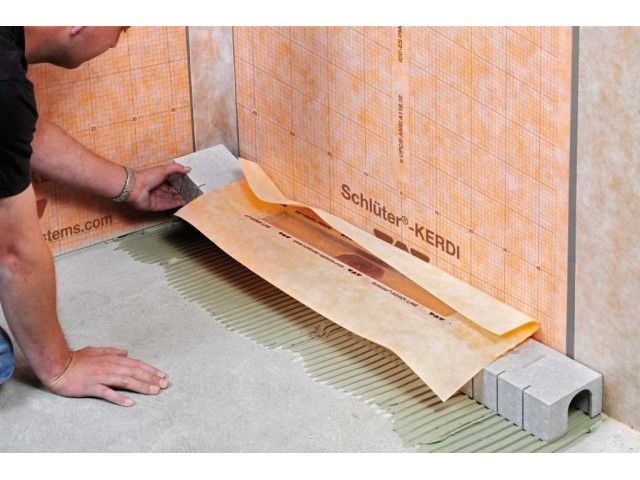

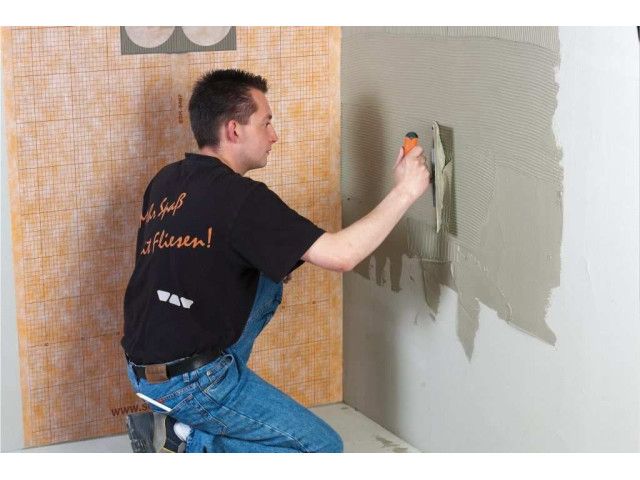

4. Pentru a integra gulerul Schlüter® -KERDI, aplicați adezivul de etanșare Schlüter® -KERDI-COLL-L (vezi fișa tehnică a produsului 8.4) la ansamblul de impermeabilizare adiacent cu o mistrie îndoită de 3 x 3 mm sau 4 x 4 mm și încorporați complet Schlüter®-KERDI în acest ansamblu. Respectați timpii de întărire pentru toate materialele. Utilizați Schlüter®-KERDI-COLL-L pentru a sigila etanșe pereții racordurilor cu Schlüter®-KERDI-KEBA.
   Instalare cu înălțime redusă de construcție: Schlüter® -KERDI-LINE-H este proiectat pentru drenaj orizontal la nivelul podelei. Dacă trebuie să treacă drenajul la nivelul podelei, cu Schlüter® -KERDI-LINE-V se poate obține o înălțime de instalare ≥ 22 mm.

Schlüter®-KERDI-LINE-H 50 G2

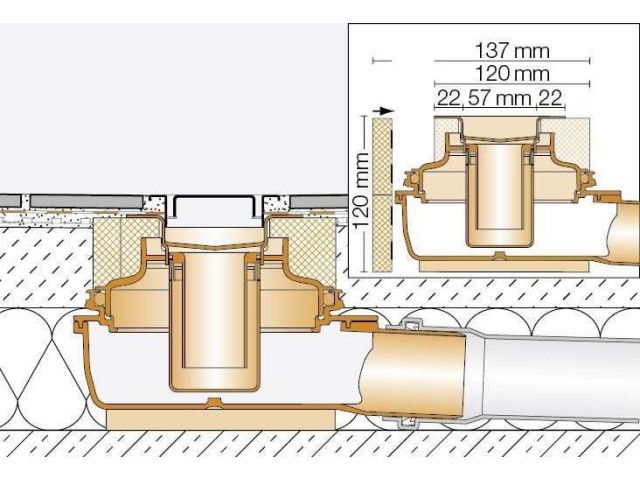

Orificii orizontale cu înălțimea capcanelor de apă de 50 mm

1. Pentru a atinge înălțimea minimă de asamblare de 120 mm, scurtați adaptorul (adâncimea de inserție maximă 90 mm) până la o adâncime minimă de inserție de 15 mm.
2. Reatașați adaptorul la corpul canalului și fixați-l bine.
3. Puneți carcasa de evacuare pe adaptor și împingeți-o ferm.
4. Aplicați adeziv subțire pentru a crea un substrat de nivel în zona suportului canalului. Așezați corpul canalului cu suportul canalului pe carcasa de evacuare și împingeți-l cu fermitate. Dacă este necesar, aplicați pete de adeziv pentru reglarea înălțimii. Asigurați carcasa de evacuare împotriva alunecării adaptorului. Pentru montarea în perete, corpul canalului trebuie aliniat în funcție de distanța dintre perete și grosimea peretelui (a se vedea exemplele de instalare 4a și 4b).
5. Conectați și aliniați țevile de scurgere de pe amplasament.
6. Acum aplicați șapa înclinată (2%) a zonei dușului, pe un strat de izolație adecvat, dacă este cazul.

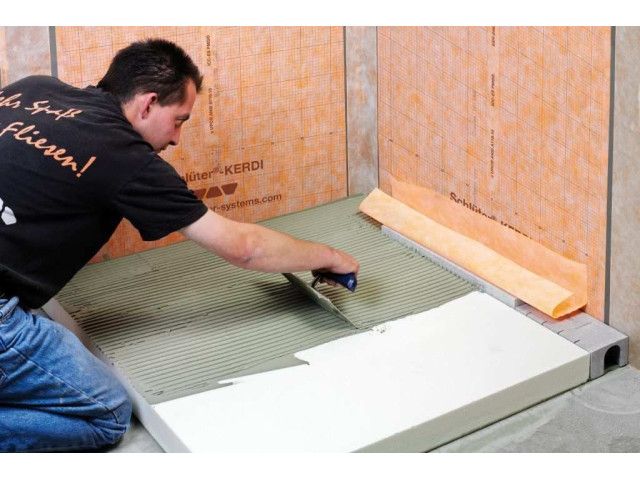

7. Aplicați adezivul subțire pe șapă. Pentru instalarea DITRA 25 se recomandă o dimensiune de 3 x 3 sau 4 x 4 mm. Pentru utilizarea DITRAHEAT se folosește o dimensiune de 6 x 6 mm.
8. Acum adera Schlüter®-DITRA 25 sau -DITRA-HEAT, cusături de etanșare cu Schlüter® -BAND și Schlüter® -KERDI-COLL-L (vezi fișa tehnică 6.1 și 6.4).

... Pentru pașii suplimentari, consultați Schlüter® - KERDI-LINE-H (de la punctul 4).

Schlüter®-KERDI-LINE-F
Îndepărtați orizontal înainte

1. Așezați garnitura furnizată la ieșirea corpului canalului (poziția notei).
2. Acum atașați corpul de evacuare în poziție, apăsând pe garnitură.
3. Aplicați adezivul subțire subțire pe suportul uniform și sub nivelul și poziționați suportul canalului. Pentru a compensa secțiunile inegale sau pentru reglarea înălțimii, suportul canalului poate fi, de asemenea, instalat și aliniat pe mai multe puncte adezive suficient de distanțate sau pe un strat complet de șapă de nivelare. Pentru instalarea peretelui perimetral, corpul canalului trebuie aliniat în funcție de grosimea peretelui. Pentru instalarea intermediară, utilizați banda de umplere furnizată pentru a crea dimensiuni simetrice pentru suportul canalului.
4. Acum conectați corpul de scurgere la sistemul de evacuare a clădirilor.Reglați corpul canalului cu un nivel al duzei și verificați dacă există scurgeri.
5. Instalați șapa înclinată (2%) a zonei dușului față de Schlüter®-KERDI-LINE-F cu precizie instalat și nivelat. Schlüter ® -BEKOTEC-DPS Dry Pack poate fi utilizat pentru a crea cerințele de șapă înclinate.
6. Odată ce șapa este gata să suporte greutatea, încorporați solid Schlüter®-DITRA 25 pe suprafața șapei cu adeziv pentru plăci subțiri (recomandată mărimea mănunchiului 3 x 3 mm sau 4 x 4 mm). Formatul de dale pentru instalare peste Schlüter®-DITRA 25 trebuie să fie de cel puțin 5 x 5 cm (vezi și Fisa de Date a Produsului 6.1). 7. Pentru a lipi gulerul Schlüter®-KERDI, aplicați adezivul de etanșare Schlüter® -KERDI-COLL-L (vezi fișa cu date tehnice 8.4) la ansamblul de impermeabilizare adiacent cu o șpaclu răsucire 3 x 3 mm sau 4 x 4 mm și complet încorporați gulerul Schlüter®-KERDI în acest ansamblu, respectând timpii de întărire a tuturor materialelor. Utilizați Schlüter®-KERDI-COLL-L pentru a crea conexiuni de perete bine etanșate cu banda de etanșare Schlüter®-KERDI-KEBA.

Schlüter®-KERDI-LINE-V, -VS, -VOS
Exodul vertical

1. Suportul canalului este instalat pe un substrat de nivel cu o înălțime corespunzătoare. Pentru a compensa secțiunile inegale sau pentru reglarea înălțimii, suportul canalului poate fi, de asemenea, aliniat precis pe un strat de șapă de nivelare. Pentru montarea pe perete, corpul canalului trebuie aliniat în funcție de grosimea peretelui. Pentru instalarea intermediară, utilizați banda de umplere furnizată pentru a crea o dimensiune simetrică pentru suportul canalului.
   Notă: Dacă proiectul de clădire este supus unor cerințe de izolare fonică, instalați o izolație fonică adecvată sub suportul canalului și atașați o bandă de izolare a muchiei de-a lungul perimetrului.
2. Montați corpul canalului în suportul canalului împreună cu o conductă de scurgere personalizată pentru conectarea la sistemul de drenaj al clădirii.Efectuați un test de scurgere.
3. Aplicați apoi tava înclinată Schlüter® -KERDI-SHOWER-L la canalul de drenaj Schlüter® -KERDI-LINE-V, instalat cu precizie, la înălțimea corectă, la limita superioară a suportului canalului (a se vedea fișa tehnică 8.8). Ca alternativă, puteți instala, de asemenea, o șapă înclinată la înălțimea corectă, care este în linie cu marginea superioară a suportului canalului.
4. Pentru a integra gulerul Schlüter® -KERDI, aplicați adezivul de etanșare Schlüter® -KERDI-COLL-L (vezi fișa tehnică a produsului 8.4) la ansamblul de impermeabilizare adiacent cu o mistrie îndoită de 3 x 3 mm sau 4 x 4 mm și încorporați complet Schlüter®-KERDI în acest ansamblu. Respectați timpii de întărire pentru toate materialele. Utilizați Schlüter®-KERDI-COLL-L pentru a sigila etanșe pereții racordurilor cu Schlüter®-KERDI-KEBA.

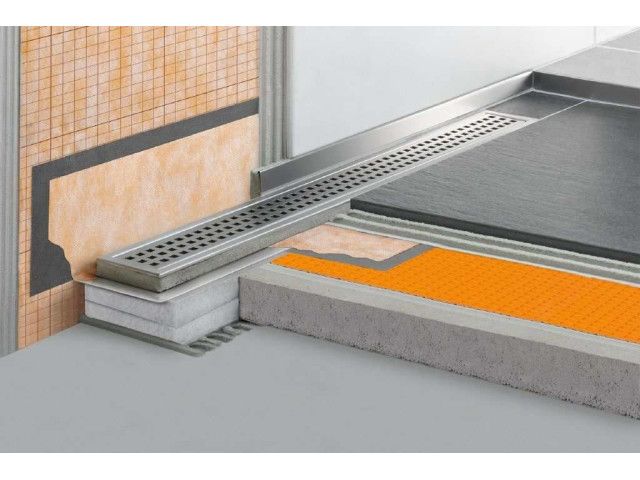

Schlüter®-KERDI-LINE-V 50 G2
Canalizare verticală cu înălțimea capcanelor de apă de 50 mm

1. Determinați poziția drenajului liniar și creați o deschidere de orificiu / orificiu de găurire pentru carcasa de scurgere. Apoi puneți carcasa de evacuare în această locație.

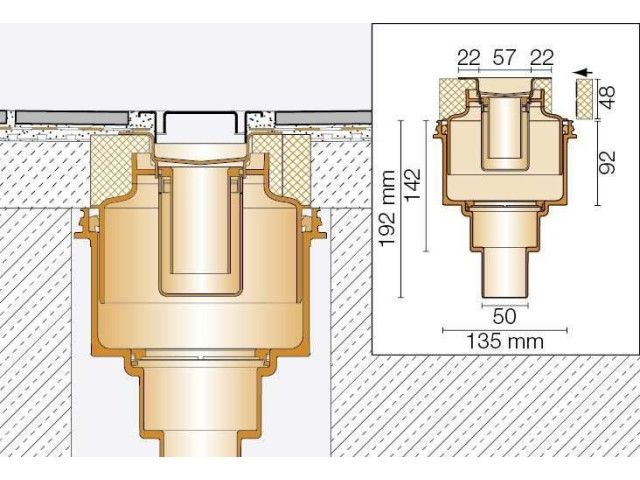

2. Pentru a atinge înălțimea minimă de asamblare de 48 mm, scurtați adaptorul (adâncimea de inserție maximă 90 mm) până la o adâncime minimă de inserție de 30 mm.
3. Reatașați adaptorul la corpul canalului și fixați-l bine.
4. Aplicați adezivul subțire pentru a crea un substrat de nivel în zona suportului canalului. Așezați corpul canalului cu suportul canalului pe carcasa de evacuare și împingeți-l cu fermitate. Dacă este necesar, aplicați pete de adeziv pentru reglarea înălțimii. Pentru montarea în perete, corpul canalului trebuie aliniat în funcție de distanța dintre perete și grosimea peretelui (a se vedea exemplele de instalare 4a și 4b).
5. Aplicați acum sapa înclinată (2%) a zonei dușului.
6. Aplicați adezivul subțire pe șapă. Pentru instalarea DITRA 25 este recomandată o dimensiune de 3 x 3 sau 4 x 4 mm pentru misty. Folosiți dimensiunea 6 x 6 mm pentru a instala DITRA-HEAT.
7. Acum adera Schlüter®-DITRA 25 sau -DITRA-HEAT, cusături de etanșare cu Schlüter® -BAND și Schlüter® -KERDI-COLL-L (vezi fișa tehnică 6.1 și 6.4).

... Pentru pașii suplimentari, consultați Schlüter® - KERDI-LINE-H (de la punctul 4)
